Transportadores de pás raspadoras

Correia motorizada com pás raspadoras. Assim denominada porque as pás raspam o fundo deslocando o sedimento acumulado. A cada certo número de passos da charneira é instalada uma pá de arrasto. O número de pás é condicionado em relação ao volume de cavacos a transportar.

É utilizado para cavacos de tamanho curto, inferiores a 50 mm.

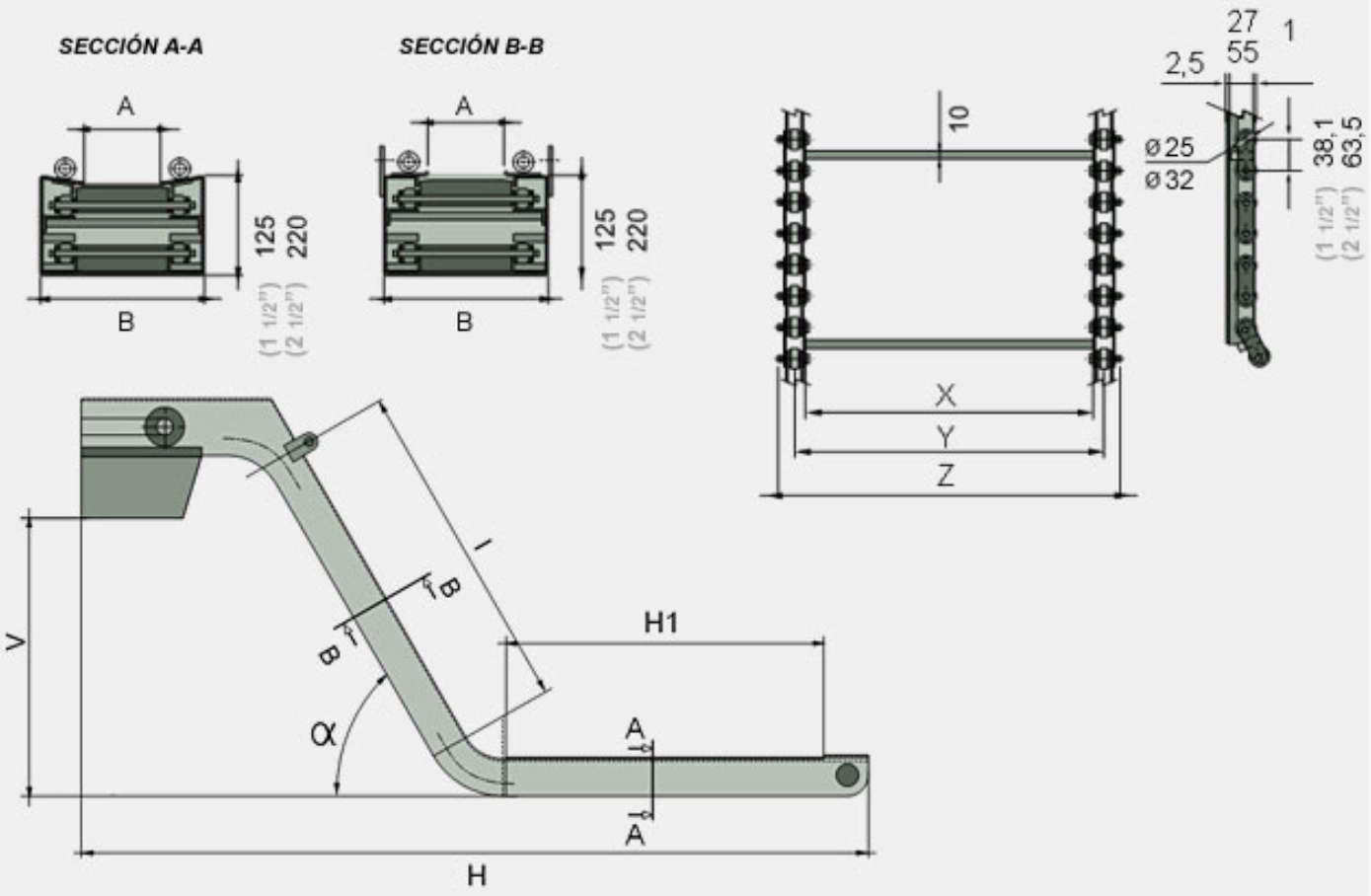

Transportador 1 1/2” & 2 1/2”

1^1/2"
Transportador

MOD.	IX-100R1	IX-150R1	IX-200R1	IX-225R1	IX-250R1	IX-300R1	IX-35 0R1	IX-400R1	IX-450R1
A	82	182	282	382	482	582	682	782	882
B	192	292	392	492	592	692	792	882	992

Correia raspadora

LARGURA	100	150	200	225	250	300	350	400	450
X	100	150	200	225	250	300	350	400	450
Y	126	176	226	251	276	326	376	426	476
Z	169	219	269	294	319	369	419	469	519

2^1/2"
Transportador

MOD.	IX-150R2	IX-200R2	IX-250R2	IX-300R2	IX-350R2	IX-400R2	IX-450R2	IX-600R2	IX-750R2	IX-950R2
A	127	177	277	277	327	377	427	577	727	877
B	265	315	365	415	465	515	565	715	865	1015

Correia articulada

LARGURA	150	200	250	300	350	400	450	600	750	950
X	150	200	250	300	350	400	450	600	750	950
Y	180	230	280	330	380	430	480	630	780	930
Z	230	280	330	380	430	480	530	680	830	980

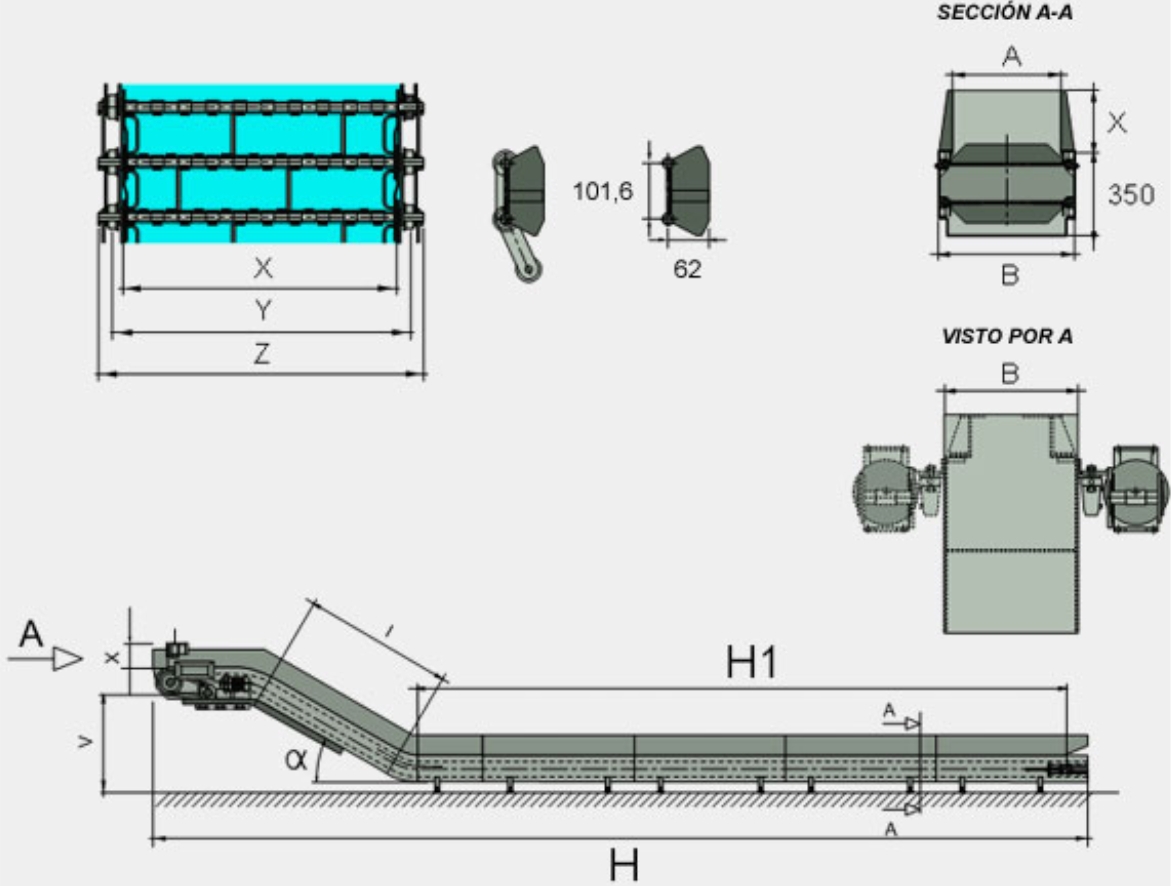

Passo da corrente 4^”

Passo da corrente 4”

MOD.	TC-150	TC-300	TC-450	TC-600	TC-750	TC-900	TC-1050	TC-1200
A	119	269	419	569	719	869	1019	1169
B	298	448	598	748	898	1048	1198	1348
X	150	300	450	600	750	900	1050	1200
Y	204	354	504	854	804	854	1104	1254
Z	267	417	567	717	867	1017	1167	1317

Transportadores de pás raspadoras

Cavaco
