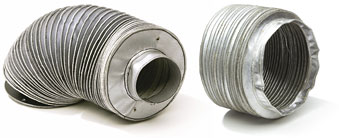

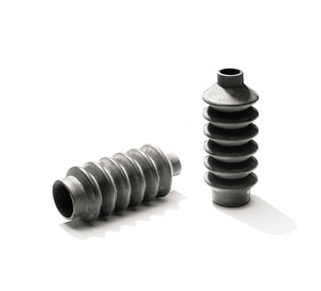

Foles circulares

Características dos foles circulares

Os foles são construídos a partir de tecido de poliamida rígido com camadas de PVC em ambos os lados.

Estas proteções são aplicadas para proteger fusos, eixos, colunas e para a proteção da fibra óptica em máquinas a laser.

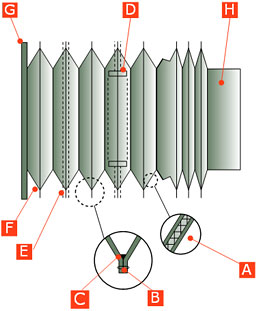

Partes do fole circular

• A Tecido em nylon com camadas de PVC.
• B Costura.
• C Revestimento de silicone.
• D Patins em PVC.
• E Anel de aço, quando os foles são de grandes dimensões.
• F Orifícios de saída de ar.
• G Suporte de fixação à máquina.
• H Colar de fixação à máquina.

Sistemas de abertura dos foles circulares

No que diz respeito aos elementos de proteção de grande peso e de orientação vertical, a Tecnifuelle introduz alguns sistemas de abertura:

SISTEMA 1
Dispositivo de estiramento em forma de abertura por meio de grampos, situados na estrutura de suporte, nas pregas onde for conveniente em função do tamanho do fole.

SISTEMA 2
Dispositivo de estiramento em forma de tesoura, adequado para aqueles elementos que não são guiados pelos quadros intermédios.

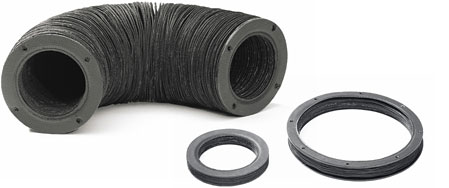

Formas de fixação final à máquina

• No sistema de quadros metálicos de aço, tanto as formas como os orifícios de fixação devem ser especificados pelo cliente.
• Na fixação por velcro, uma parte é unida ao quadro final do fole e a outra parte à estrutura da máquina.

1. Quadros finais de fixação à máquina
2. Plissado inteiro
3. Meio plissado
4. Quadro maior que o plissado
5. Fixação por velcro
