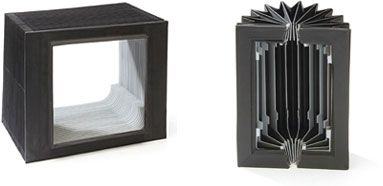

Foles retos

• Foles adaptados a qualquer forma de guia.
• Proteções totalmente impermeáveis a líquidos (refrigerantes, óleos, etc.).
• Proteção indeformável.
• Podem atingir velocidades de até 200 m/minuto.
• Execução: vertical, horizontal e transversal.
• Formas: quadradas, retangulares, octogonais, etc… e outras conforme as necessidades do cliente.

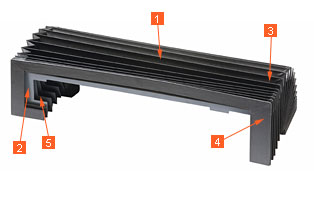

1. Tecido protetor pregueado de nylon com revestimento em PVC em ambas as faces.
2. Armações intermédias elásticas de PVC.
3. União das pregas às armações intermédias de PVC através de soldadura de alta frequência.
4. Armações metálicas para fixação à máquina.
5. Patins de deslizamento intermédio.

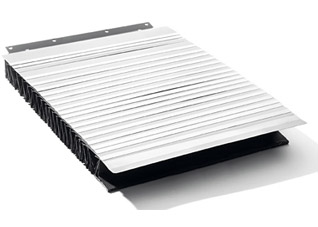

Foles com lâminas inoxidáveis

São usados nos casos em que a limalha é quente. Este sistema também pode ser aplicado quando os líquidos são ácidos, óleos, etc…

Sistemas de abertura dos foles

No que se refere a elementos de proteção de grande peso e de orientação vertical, a Alteyco introduz sistemas de abertura:

SISTEMA 1
Dispositivo de estiramento em forma de abertura através de grampos situados no quadro de suporte, nas pregas em que for conveniente em função do tamanho do fole.

SISTEMA 2
Dispositivo de estiramento em forma de tesoura, adequado para elementos que não são guiados pelas armações intermédias.

Formas de fixação final à máquina

• No sistema de armações metálicas de aço, tanto as formas como os furos de fixação devem ser especificados pelo cliente.
• Na fixação por velcro, uma parte é unida à armação final do fole e a outra parte ao quadro da máquina.

1. Armações finais de fixação à máquina
2. Prega inteira
3. Meia prega
4. Armação maior que a prega
5. Fixação por velcro

Diversas formas construtivas

1. Montagem horizontal
2. Montagem horizontal ou vertical
3. Montagem transversal
4. Montagem vertical
